振動試驗臺選型的基本要素及參數介紹！
來源：劍喬儀器
瀏覽：
71
發布日期：2020-09-22
對于試驗工況，如何選擇合適的振動試驗臺，如何計算附加振動力(推力)是必須面對的問題。如果推力太小，振動臺就會過載，導致功率放大器或動圈損壞。推力選擇太多是浪費資源，完全沒有經濟性。
那么對于業內新人來說如何選擇合適的振動試驗臺？如何選型？該考慮哪些參數，這是必須掌握的技能，下面小編給大家講解下。
振動試驗臺垂直振動選型參數：
F（加振力）= Σm（總質量） × A（加速度）
F：必要的加振力[N]A：試驗最大加速度(m/s2)
m1：振動臺動圈質量
m2：垂直擴展臺質量（也有不使用的時候）
m3：試驗體和夾具的質量
Σm = m1 + m2 + m3（kg）
例：正弦定頻試驗條件
頻率10Hz、加速度：10G（1G=9.8m/s2）、
試驗體和夾具質量m3：40kg、
現在以振動試驗臺JQA-202-335[最大正弦加振力40kN]動圈質量45kg、垂直擴張臺JQ-20（質量30kg、共振點600Hz）使用 、此時需要的加振力
F =（40+45+30）×10×9.8 = 11270 [N] = 11.27[kN]
安全系數取1.2后，11.27×1.2 = 13.524[kN] < 40 [kN]
※40kN振動臺J250垂直方向可以對應。

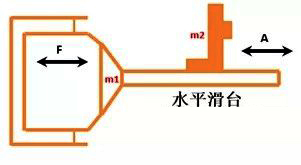

F（加振力） = Σm（總質量） × A（加速度）
m1：振動臺動圈質量+水平滑臺質量+連接頭（牛頭）質量
【注意：一般廠家產品式樣中，動圈和水平滑臺質量分開顯示。有的廠家式樣書中水平滑臺質量中含連接頭（牛頭）質量。】
m2：試驗體和夾具的質量
例：正弦定頻試驗條件
頻率10Hz、加速度10G（1G=9.8m/s2）、
m2質量40kg(即垂直方向的m3)
現在試驗室只有
JQA-202-335靜壓軸承水平臺TBH-6使用，質量100kg，共振點1600Hz，最大正弦加振力40kN
此時需要的加振力
F=（100+40）×10×9.8=13720[N]=13.72[kN]
安全系數1.2使用，13.72×1.2 =16.464[kN]<40kN
※ 40kN振動臺J250水平滑臺TBH-6水平方向可以對應。
總結：
當加振力不夠時，需要重新選擇加振力大的振動試驗臺，并對應實際現有振動試驗臺參數重新計算。當加振力偏大時，重新選擇加振力小的振動試驗臺，同樣對應實際現有振動試驗臺參數重新計算。盡量做到成本最優化。加振力計算后，再結合前節所述計算位移、速度、加速度、使用頻率范圍，便可基本上確定最合適的振動試驗臺。加振力計算是維護設備安全運行的最基本方式，切記！
